⊙ 环境温度：-45℃ ~+50℃，且 24h 内的平均温度不超 +35℃；

⊙ 海拔高度：不超过 2000m；

⊙ 相对湿度：在周围空气温度为 +40℃时不超过 50%，在较低温度下可以有较高的相对湿度 ( 如 +20℃时 90%)，考虑到温度的变化允许产生适度的凝露。

⊙ 设备安装时与垂直面的倾斜度不超过3°，对电度表不应超过1°。

概述

XJM 计量箱配电箱是确保电能计量的准确和可靠，维护供电部门及用电单位的双方经济效益的专用计量设备。产品满足 GB7251.3 供电局计量相关标准的技术要求和实验要求。

结构特点

XJM 系列计量箱是用不锈钢板加工焊接而成，采用前开门形式，柜体旁板和后板均焊牢，使之无法打开。前门装有专用可加铅封的计量门锁，并装有 4~5mm 厚透明玻璃的观察窗，以便不开门能抄表，活支门采用可脱卸型，即可随计量方式的改变而及时变换其接线，又可方便安装，检查及维修。表板上安装活络表架能适用各种不同的类型电度表的选择。

XJM-1- □ /1 不锈钢单相单表箱

    本表计量箱适用于 220V、频率 50Hz、额定工作电流63A 及以下的交流电路系统中，具备配电和计量功能，也具备配电回路漏电、过载、短路时保护功能，产品满足 GB7251.3供电局计量相关标准的技术要求和实验要求。

     内部可装配机械式、电子式单相电能表，可配装 DZ47、DZ47L、DZ18L 系列微型开关，RT、RC 系列熔断器。可直接固定在墙上或嵌入内安装。

     外形尺寸长 x 宽 x 高 (mm)：440x300x100。

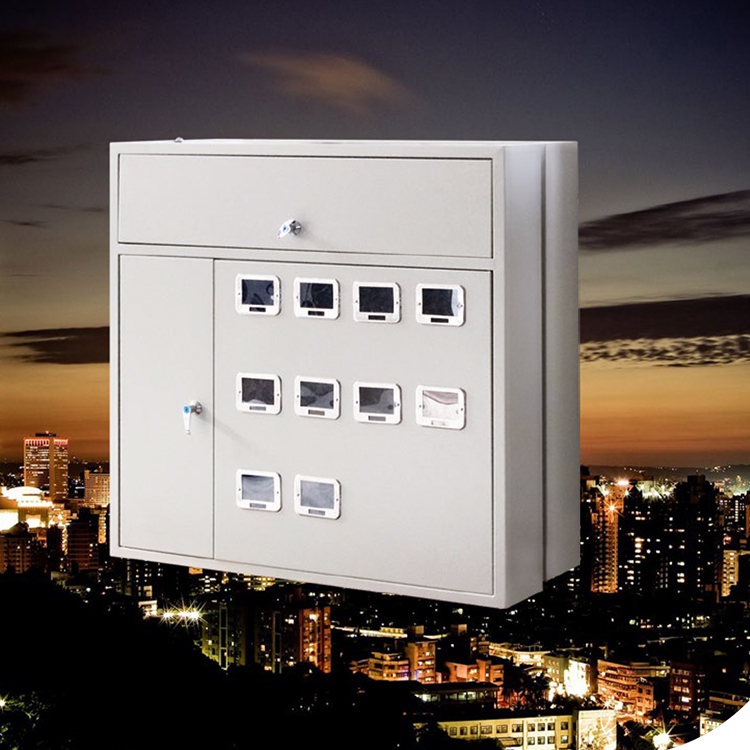

XJM-1- □ / □不锈钢单相多表箱

    本表计量箱适用于 220V、频率 50Hz、多回路出线工作电流 63A 及以下的交流电路系统中，具备配电和计量功能，也具备配电回路漏电、过载、短路时保护功能，产品满足GB7251.3 供电局计量相关标准的技术要求和实验要求。

    根据安装表位数量不同分为 2、4、6、8、10、12 表位。其中 4、6、8、9、10、12 表位的规格，均可根据需要增加二个表位 ( 用于公共用电和居民用电信息采集器安装 )。

     计量箱设有进线室、计量室和出线室三室，三室相互独立，并配有相应隔板安装方式一般分为嵌入式 (Q) 和避挂式 (G)两种。

     内 部 可 装 配 机 械 式、 电 子 式 单 相 电 能 表， 可 配 装DZ47、DZ47L、DZ18L 系列 2P 微型开关，RT、RC 系列熔断器。

XJM-1- □ /S1 不锈钢三相单表箱

     本表计量箱适用于 380V、频率 50Hz、额定工作电流100A 及以下的交流电路系统中，具备配电和计量功能，也具备配电回路漏电、过载、短路时保护功能，产品满足 GB7251.3 供电局计量相关标准的技术要求和实验要求。

     内部可装配机械式、电子式单相电能表，可配装 DZ47、DZ15L 系列四极等开关。可直接固定在墙上或嵌入内安装。

     外形尺寸长 x 宽 x 高 (mm)：750x450x190。
