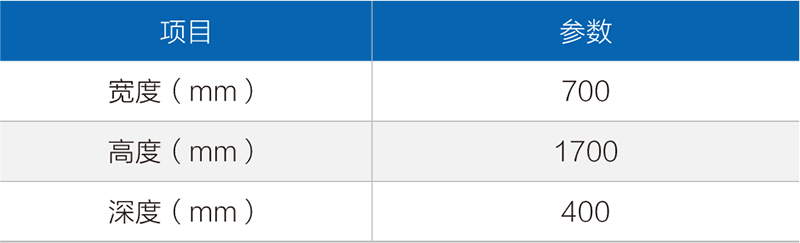

外形尺寸

概述

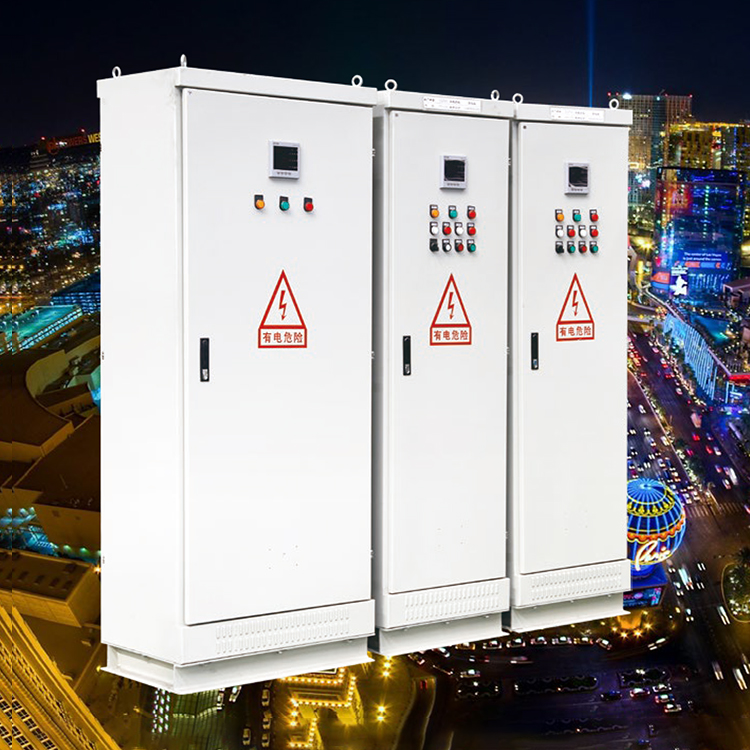

      XL-21 型低压动力配电柜适用于发电厂及工矿企业中，在交流电压 500 伏及以下的三相四线系统作动力配电之用。

      XL-21型低压动力配电箱系户内装置墙安装，屏前检修。

正常使用条件

⊙ 环境温度：-15℃ ~+40℃，且 24h 内的平均温度不超过+35℃；

⊙ 海拔高度：不超过 2500m；

⊙ 相对湿度：在周围空气温度为 +40℃时不超过 50%，在较低温度下可以有较高的相对湿度 ( 如 +20℃时 90%)，考虑到温度的变化允许产生适度的凝露。

⊙ 设备安装时与垂直面的倾斜度不超过 5°；

⊙ 设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所；

⊙ 用户有特殊要求时可与本公司协商解决.

结构特征

XL-21 型低压动力配电柜系封闭式，外壳用钢板变制而成，刀开关操作手柄装于前右柱上部，可以作为切换电源之用。配电箱前面装有一只电压表，指示母线的电压。配电箱前面有门，门打开后配电箱内全部设备敞露、便于检修维护。

本配电箱用国内自行设计的组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按钮和指示灯。

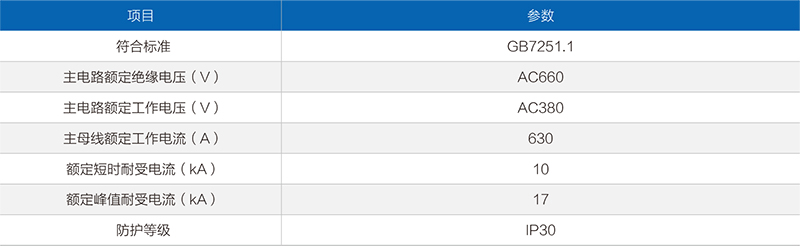

技术参数
